ASME B16.5 شفة رقبة لحام متفوقة من خلال عملية اللجادة بعقب

|  ASME B16.5 شفة رقبة لحام متفوقة

شفة رقبة اللحام الفولاذ المقاوم للصدأ هي شفة ذات رقبة مدببة ، والتي يتم توصيلها بالأسطوانة أو الأنابيب عن طريق اللحام بعقب. WN Flange هو شفة متكاملة ، وهيكلها الانتقالي في الرقبة المدبب واتصال اللحام بعقب يعزز بشكل كبير من قوة وصلابة الحافة.

تتميز شفة الرقبة اللحام بعملية للعلاج بعقب ، يتم دمج الحافة وخط الأنابيب بشكل وثيق ، ويمكنها تحمل درجة الحرارة العالية والضغط العالي واهتزاز التردد العالي وغيرها من الظروف البيئية القاسية تحت استخدام المتطلبات ؛ في الوقت نفسه ، يحتوي شفة الابتعاد على الابتعاد على بنية مضغوطة وسهلة التثبيت.

هناك بعض الاختلافات في الهيكل والاستخدام بين الشفاه لحام الرقبة المزورة وشفاه لوحة اللحام ، ولا يمكن استبدالها في الإرادة. عند اختيار نوع الحافة ، من الضروري تحديده وفقًا لبيئة الاستخدام المحددة والمتطلبات.

أثناء التثبيت والاستخدام ، من الضروري الالتزام الصارم بالمعايير والمواصفات ذات الصلة لضمان جودة وسلامة اتصالات الشفة.

|  ميزة

1. اتصال غير التسرب

    تضمن شفاه الرقبة اللحام اتصالات آمنة ودائمة بين خطوط الأنابيب ، مما يقلل من مخاطر التسرب. عن طريق لحام الرقبة إلى خط الأنابيب ، يتم إنشاء رابطة قوية لنقل سائل سلس. هذه الشفاه ضرورية لكفاءة خطوط الأنابيب والسلامة في أنظمة نقل السوائل العالمية.

2. ضمان الأمن

    تحتوي الشفاه الفولاذ المقاوم للصدأ على نسبة عالية من الكروم والنيكل. على سبيل المثال ، تحتوي 304 من الشفاه الفولاذ المقاوم للصدأ على 8-10.5 ٪ من النيكل و 18-20 ٪ من الكروم ، مما يتيح لها استخدامها لفترة طويلة في بيئات قاسية ، مما يقلل من تواتر الصيانة والاستبدال ، وبالتالي تقليل تكاليف التشغيل وتحسين سلامة النظام.

3. تكيف الضغط العالي

    يمكن لشفة اللحام بالرقبة تحمل درجة الحرارة العالية والضغط العالي ، وهي مناسبة لمختلف بيئات العمل عالية درجة الحرارة والضغط العالي لضمان التشغيل الطبيعي لنظام خط الأنابيب. إن الصلابة والليونة العالية من الفولاذ الكربوني وكذلك مقاومة التآكل من الفولاذ المقاوم للصدأ تجعلها مناسبة للمشروع الهندسي المعقد.

4. الصيانة السهلة

    يسهل نظام خطوط الأنابيب المتصلة بالشفاه الملحومة بالرقبة صيانة مكونات خطوط الأنابيب واستبدالها ، مما يقلل من تكلفة ووقت صيانة واستبدال المكونات.

| مقاس

لحام حلبة الحافة فئة 150 رطل
NPS	A	B	C	D	E	F	G	H	I	J	W
	بوصة	بوصة	بوصة	بوصة	بوصة	بوصة	بوصة	عدد الثقوب	بوصة	بوصة	كجم/كمبيوتر
	مم	مم	مم	مم	مم	مم	مم		مم	مم
1/2	3.5	0.62	0.44	1.88	0.84	1.19	1.38	4	0.62	2.38	0.48
	88.9	15.7	11.2	47.8	21.3	30.2	35		15.7	60.45
3/4	3.88	0.82	0.5	2.06	1.05	1.5	1.69	4	0.62	2.75	0.71
	98.6	20.8	12.7	52.3	26.7	38.1	42.9		15.7	69.85
1	4.25	1.05	0.56	2.19	1.32	1.94	2	4	0.62	3.12	1.01
	108	26.7	14.2	55.6	33.5	49.3	50.8		15.7	79.25
1 1/4	4.62	1.38	0.62	2.25	1.66	2.31	2.55	4	0.62	3.5	1.33
	117.3	35.1	15.7	57.15	42.2	58.7	63.5		15.7	88.9
1 1/2	5	1.61	0.69	2.44	1.9	2.56	2.88	4	0.62	3.88	1.72
	127	40.9	17.5	62	48.3	65	73.15		15.7	98.6
2	6	2.07	0.75	2.5	2.38	3.06	3.62	4	0.75	4.75	2.58
	152.4	52.6	19.1	63.5	60.45	77.7	91.9		19.1	120.7
2 1/2	7	2.47	0.88	2.75	2.88	3.56	4.12	4	0.75	5.5	4.11
	177.8	62.7	22.4	69.85	73.15	90.4	104.6		19.1	139.7
3	7.5	3.07	0.94	2.75	3.5	4.25	5	4	0.75	6	4.92
	190.5	78	23.9	69.85	88.9	108	127		19.1	152.4
3 1/2	8.5	3.55	0.94	2.81	4	4.81	5.5	8	0.75	7	6.08
	215.9	90.2	23.9	71.4	101.6	122.2	139.7		19.1	177.8
4	9	4.03	0.94	3	4.5	5.31	6.19	8	0.75	7.5	6.84
	228.6	102.4	23.9	76.2	114.3	134.9	157.2		19.1	190.5
5	10	5.05	0.94	3.5	5.56	6.44	7.31	8	0.88	8.5	8.56
	254	128.3	23.9	88.9	141.2	163.6	185.7		22.4	215.9
6	11	6.07	1	3.5	6.63	7.56	8.5	8	0.88	9.5	10.6
	279.4	154.2	25.4	88.9	168.4	192	215.9		22.4	241.3
8	13.5	7.98	1.12	4	8.63	9.69	10.62	8	0.88	11.75	17.6
	342.9	202.7	28.4	101.6	219.2	246.1	269.7		22.4	298.5
10	16	10.02	1.19	4	10.75	12	12.75	12	1	14.25	24
	406.4	254.5	30.2	101.6	273	304.8	323.8		25.4	362
12	19	12	1.25	4.5	12.75	14.38	15	12	1	17	36.5
	482.6	304.8	31.75	114.3	323.8	365.3	381		25.4	431.8
14	21		1.38	5	14	15.75	16.25	12	1.12	18.75	48.4
	533.4		35.1	127	355.6	400.1	412.7		28.4	476.3
16	23.5		1.44	5	16	18	18.5	16	1.12	21.25	60.6
	596.9		36.6	127	406.4	475.2	469.9		28.4	539.8
18	25		1.56	5.5	18	19.88	21	16	1.25	22.75	68.3
	635		39.6	139.7	457.2	505	533.4		31.75	577.9
20	27.5		1.69	5.69	20	22	23	20	1.25	25	84.5
	698.5		42.9	144.5	508	558.8	584.2		31.75	635
24	32		1.88	6	24	26.12	27.25	20	1.38	29.5	115
	812.8		47.8	152.4	609.6	663.4	692.1		35.1	749.3

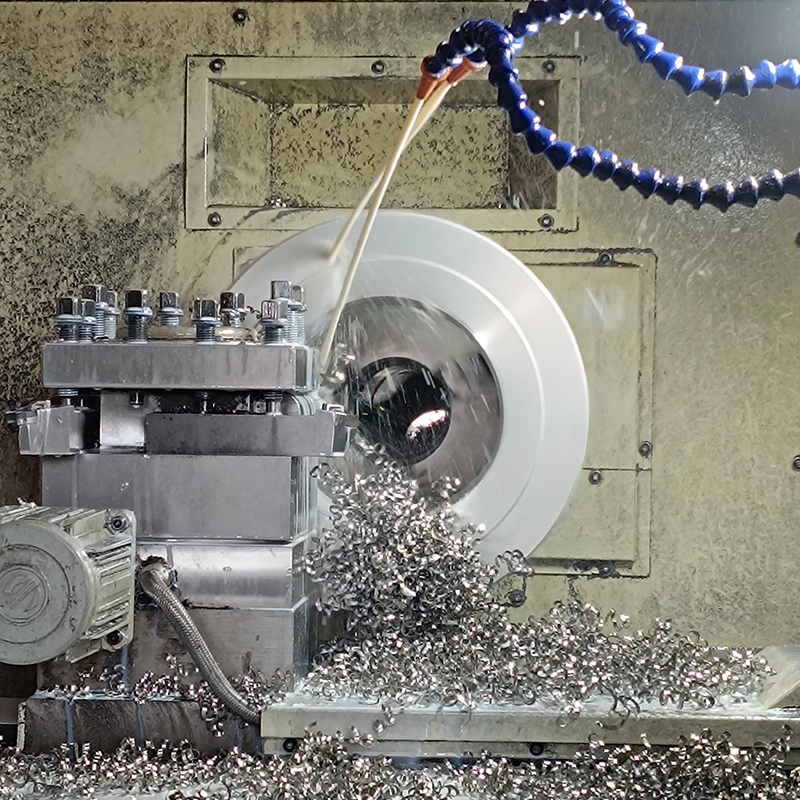

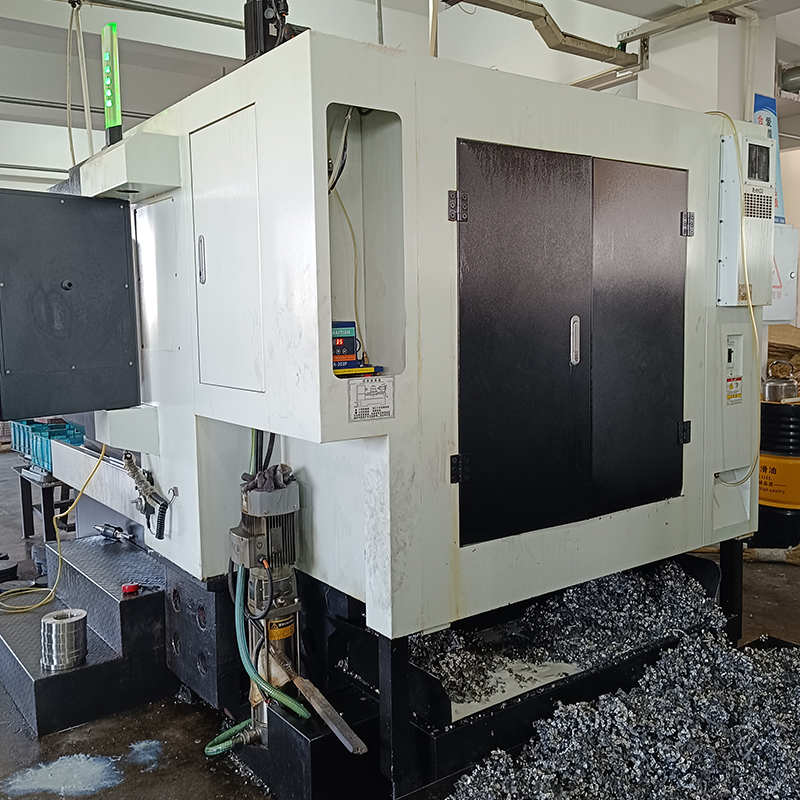

| عملية الإنتاج
