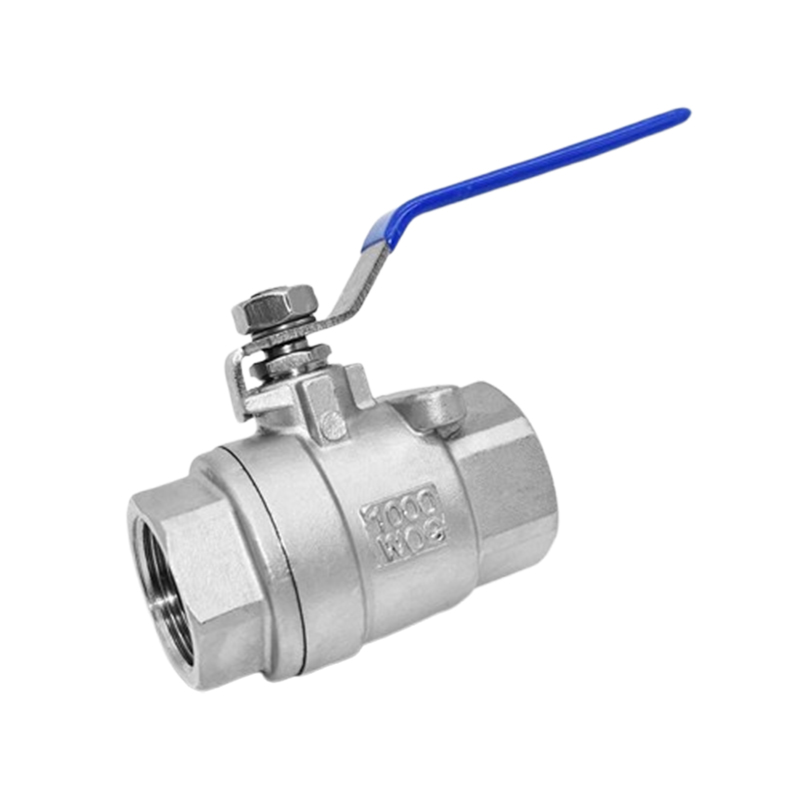

| صمام كروي ملولب 2 قطعة من الفولاذ المقاوم للصدأ
تم تصميم الصمامات الكروية الملولبة المكونة من قطعتين من الفولاذ المقاوم للصدأ للتشغيل الموثوق في مجموعة متنوعة من سيناريوهات التحكم في السوائل. يعمل تصميم الجسم المكون من قطعتين على تبسيط عمليات الصيانة والإصلاح. تضمن الوصلات الملولبة لهذه الصمامات توافقًا سريعًا وآمنًا داخل أنظمة الأنابيب. تشتهر بمتانتها ومقاومتها للتآكل، وقد تم اختيارها لإدارة الوسائط المتنوعة مثل الماء والغازات والمواد الكيميائية الخفيفة. يوفر دوران الكرة بزاوية 90 درجة تشغيلًا سلسًا ودقيقًا، مما يضمن إغلاقًا آمنًا وتنظيم التدفق الفعال. إن بنيتها المدمجة والمتينة جعلتها خيارًا مفضلاً في الصناعات التي تعتبر فيها الاعتمادية والقدرة على التحمل أمرًا بالغ الأهمية.
| مقاس
الحجم الاسمي | القطر الخارجي في شطبة | القطر الداخلي |  | مواد الأجزاء الرئيسية | |||
| 1 | التعامل مع الأكمام | بلاستيك | |||||
DN | NPS | التطوير التنظيمي (مم) | معرف (مم) | 2 | جسم | 304 /316 | |
| 3 | مقعد الكرة | بتف | |||||
| DN8 | 1/4 | 12.5 ملم | 11.5 ملم | 4 | كرة | CF8/CF8M | |
| DN10 | 3/8 | 16 ملم | 15 ملم | 5 | غطاء محرك السيارة | 304 / 316 | |
| DN15 | 1/2 | 20 ملم | 19 ملم | 6 | حشية الختم | بتف | |
| DN20 | 3/4 | 25.5 ملم | 24 ملم | 7 | غسالة التوجه | بتف | |
| DN25 | 1 | 32 ملم | 30 ملم | 8 | التعبئة | بتف | |
| DN32 | 11/4 | 40.5 ملم | 39 ملم | 9 | الجوز الغدة | 304 | |
| DN40 | 11/2 | 46 ملم | 44 ملم | 10 | غسالة الربيع | 304 | |
| DN50 | 2 | 58 ملم | 56.5 ملم | 11 | الجوز الجذعية | 304 | |
| DN65 | 21/2 | 74 ملم | 72.5 ملم | 12 | ينبع | 304 / 316 | |
| DN80 | 3 | 86 ملم | 84.5 ملم | 13 | قفل الجهاز | 304 | |
| DN100 | 4 | 112 ملم | 110 ملم | 14 | مقبض | 304 | |
| 2 قطعة جدول المعلمات BV
| اسم المنتج | 2 قطعة صمام كروي ملولب |
| مادة | CF3، CF3M، CF8، CF8M الخ |
| مقاس | DN8 - DN100 |
| فصل | 1.6 - 6.4 ميجا باسكال |
| درجة حرارة | -20 درجة مئوية ~ 350 درجة مئوية |
| وسائط | الماء والبخار والزيت وحمض النيتريك وحمض الخليك وما إلى ذلك. |
| معيار | معيار التصميم: API 6D، أنسي B16.34 اختبار التفتيش: API 598 معيار المواد: أستم A351-CF8(304)، أستم A351-CF8M(316)، أستم A216-WCB، دين 1.4308 إلخ |
| التعليمات
1. كيفية التعرف على جودة الصمام الكروي اللولبي المكون من قطعتين من الفولاذ المقاوم للصدأ؟
(1) عملية الإنتاج
تشمل الروابط الرئيسية إعداد المواد ومعالجة الكرة ومعالجة جسم الصمام والتجميع والاختبار وما إلى ذلك. تعد المعالجة السطحية للصمام الكروي الملولب ذو المنفذ الكامل 2 PC مثل السفع الرملي والطلاء بالكروم وما إلى ذلك أمرًا ضروريًا لتحسين مقاومة التآكل ومقاومة التآكل.
(2) فحص المظهر
التحقق مما إذا كان مظهر الصمام سليمًا، دون تلف أو خدوش أو مشاكل جودة أخرى. تحقق من أن جسم الصمام، وغطاء الصمام، وساق الصمام، والكرة، وسطح الختم والأجزاء الأخرى، بالإضافة إلى الشعار واللوحة ولوحة الاسم الموجودة على الصمام واضحة وكاملة.
(3) الاختبار الوظيفي
تحقق مما إذا كانت وظيفة فتح وإغلاق الصمام طبيعية، وما إذا كانت عملية فتح وإغلاق الصمام سريعة ومستقرة، دون حدوث تشويش أو انسداد.
(4) اختبار الأداء
بما في ذلك اختبار أداء الختم واختبار خصائص التدفق واختبار خصائص الحمل. يعد اختبار أداء الختم أمرًا أساسيًا لضمان عدم تسرب الصمام تحت ضغط التصميم.
(5) اختبار الإجهاد
(6) اختبار عزم الدوران
الاختبار غير المدمر: اختبار غير مدمر لنهاية اللحام لضمان جودة اللحام.
(7) الشعار ولوحة الاسم
تحقق من اكتمال العلامات الموجودة على جسم الصمام ولوحة الاسم، بما في ذلك اسم الشركة المصنعة، ومواد الجسم، والضغط الاسمي أو درجة الضغط، والحجم الاسمي وغيرها من المعلومات.
2. ما الذي يتم تضمينه في الصيانة الدورية للصمامات الكروية SS؟
(1) التنظيف: نظف الكرة وسطح الختم بانتظام باستخدام مذيب التنظيف، وامسحها بفرشاة أو قطعة قماش ناعمة.
(2) التشحيم: ضع الكرة والساق وسطح الختم باستخدام مادة التشحيم المناسبة.
(3) أداء الختم: التحقق من أداء الختم للكرة وسطح الختم. إذا تم العثور على تسرب، فيجب إعادة ضبط ساق الصمام أو استبدال الختم.
(4) الجذع وآلية التشغيل: إذا تبين أن الجذع منحني أو تالف، فيجب إصلاحه أو استبداله.
(5) واجهة اللحام: إذا كان الصمام الكروي ملحومًا، فمن الضروري التحقق بانتظام مما إذا كان اللحام متشققًا أو تالفًا لضمان سلامة وموثوقية واجهة اللحام.
(6) الأختام: افحص بانتظام أختام الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ، إذا كانت قديمة أو متآكلة وتحتاج إلى الاستبدال.
(7) الأداء التشغيلي: قم باختبار أداء التبديل للصمام الكروي بشكل دوري للتأكد من أنه يعمل بسلاسة وموثوقية.
(8) فحص التسرب: قم بفحص تعبئة ساق الصمام وأجزاء التوصيل بانتظام بحثًا عن أي علامات تسرب.
(9) التحقق من الإحكام: التأكد من أن الصمام والمعدات المرتبطة به مثبتة بشكل آمن وخالية من الارتخاء.
(10) عملية النفخ: قم بإجراء عملية النفخ على جميع الصمامات الكروية أثناء عمليات التفتيش في الربيع والخريف لإزالة أي شوائب متراكمة.
(11) عملية التشحيم: قم بإجراء عملية تشحيم على جميع الصمامات الكروية أثناء فحص الخريف لضمان التشحيم المناسب لمواد إغلاق الصمام.
