أنظمة خطوط الأنابيب هي شريان الحياة لمختلف الصناعات ، من النفط والغاز إلى معالجة المياه والمعالجة الكيميائية. تعتمد هذه الشبكات المعقدة على العديد من المكونات لضمان تشغيلها الآمن والفعال. من بين هذه المكونات ، تلعب الشفاه دورًا مهمًا. إنهم الأبطال المجهولون الذين يجمعون خطوط الأنابيب معًا ، مما يتيح نقل السوائل والغازات عبر مسافات شاسعة. يعد فهم أساسيات الشفاه ووظائفها وتصميماتها واعتبارات أخرى أمرًا ضروريًا لأي شخص يشارك في تصميم أنظمة خطوط الأنابيب أو بناءها أو صيانتها.
توفر الشفاه اتصالًا موثوقًا وقابل للإزالة ، مما يتيح سهولة الوصول إلى خط الأنابيب للصيانة والتفتيش والإصلاحات. وهي مصممة لتحمل ظروف الضغط ودرجة حرارة النظام وضمان ختم مقاوم للتسرب.
أنها توفر طريقة لتوصيل وتأمين الأنابيب معا مع السماح بالتفكيك والصيانة. يتم توصيل الشفاه بنهايات الأنابيب وينضم معًا باستخدام البراغي والحشيات. تنشئ الحشية ختمًا ، يمنع التسرب ، بينما توفر البراغي قوة التثبيت اللازمة لإثارة الشفاه والأنابيب معًا.
تخدم الشفاه عدة وظائف حاسمة في أنظمة خطوط الأنابيب. أولاً ، توفر اتصالًا قويًا وموثوقًا بين الأنابيب والمعدات الأخرى. هذا الاتصال ضروري للحفاظ على سلامة خط الأنابيب ومنع التسريبات أو الفشل. ثانياً ، تسمح الشفاه بتفكيك خط الأنابيب بسهولة. هذا مهم بشكل خاص لأغراض الصيانة والتفتيش والإصلاح. بدلاً من قطع الأنبوب ، الذي يتطلب اللحام ويمكن أن يضعف الأنبوب ، يمكن حل الاتصالات ذات الحواف بسهولة ، مما يتيح الوصول إلى الجزء الداخلي من خط الأنابيب. ثالثًا ، يمكن أن تستوعب الشفاه أنواعًا مختلفة من مكونات الأنابيب ، مثل الصمامات والمضخات والأمتار. هذا التنوع يجعلها لا غنى عنها في تصميم خطوط الأنابيب.
يتكون الاتصال الحافل النموذجي من شباب وحشية ومجموعة من البراغي والمكسرات. يتم وضع الحشية بين وجهين شفة ، مما يخلق ختمًا يمنع هروب السائل أو الغاز داخل خط الأنابيب. ثم يتم تشديد البراغي والمكسرات ، مع الضغط على الحشية وإنشاء اتصال آمن. يعتمد عدد وحجم البراغي على حجم وضغط الشفاه. يعد تشديد الترباس الصحيح أمرًا بالغ الأهمية لضمان اتصال خالٍ من التسرب وتجنب تلف الشفاه أو الحشيات. يتم تحديد قيم عزم الدوران الترباس في معايير الحافة ويجب اتباعها بعناية أثناء التجميع.
تشمل الأنواع الأكثر استخدامًا:

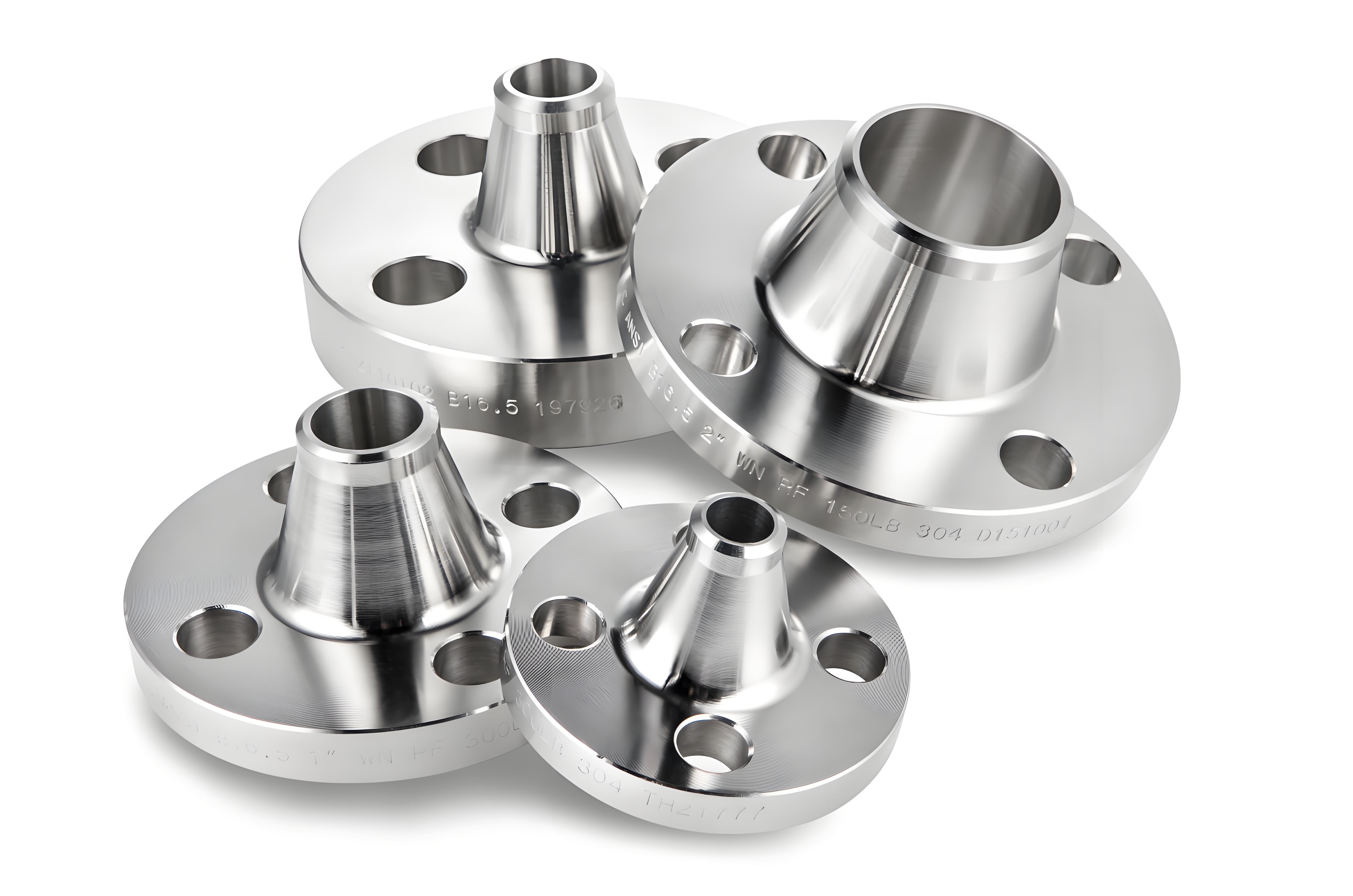

شعوبية رقبة اللحام: تحتوي هذه الشفاه على محور طويل مدبب ملحوم بالأنبوب. أنها توفر قوة ممتازة وهي مناسبة للتطبيقات ذات الضغط العالي.
الشفاه المنزلق: تنزلق هذه الشفاه على نهاية الأنبوب ثم يتم لحامها في مكانها. إنها أسهل في التثبيت من الشفاه لحام العنق ويتم استخدامها بشكل شائع في تطبيقات الضغط المنخفض.
الشفاه العمياء: يتم استخدام هذه الشفاه لإغلاق نهاية الأنبوب. ليس لديهم حمل وأقراص صلبة.
الشفاه لحام المقبس: تحتوي هذه الشفاه على مقبس مريح يتم إدراج الأنبوب فيه ولحامه. يتم استخدامها عادة لأحجام الأنابيب الأصغر وتصنيفات الضغط المنخفض.
الشفاه المفصل اللفة: تتكون هذه الشفاه من جزأين: نهاية كعبها ملحومة للأنبوب وشفة دعم فضفاضة. تتناسب نهاية الكعب مع تجويف الحافة وهي حرة في التدوير ، مما يسمح بمواءمة سهلة أثناء التجميع.
الشفاه الخيطية: تحتوي هذه الشفاه على مؤشرات ترابط تتطابق مع الخيوط على نهاية الأنابيب. يتم ثملها على الأنبوب وعادة ما تستخدم لتطبيقات الضغط المنخفض.
الشفاه الفتحة: يتم استخدام هذه الشفاه مع لوحات الفتحة لقياس معدل تدفق السوائل في خط أنابيب. لديهم تصميم محدد يسمح بإدخال وإزالة لوحة الفتحة.
كل نوع شفة له خصائص محددة تجعلها مناسبة لتطبيقات معينة. توفر الشفاه لحام العنق قوة ونزاهة عالية بسبب تصميم محورها المدبب. إنها مثالية للتطبيقات الحرجة حيث تكون القوة والمتانة ذات أهمية قصوى. تعتبر الشفاه المنزلق أسهل وأسرع من الشفاه لحام العنق ، مما يجعلها خيارًا فعالًا من حيث التكلفة للعديد من التطبيقات. ومع ذلك ، فهي ليست قوية مثل شعوبية رقبة اللحام وتستخدم بشكل عام في أنظمة الضغط السفلي. الشفاه العمياء بسيطة وفعالة لإغلاق نهايات الأنابيب ، مما يوفر ختمًا قويًا وآمنًا. تُستخدم الشفاه لحام المقبس بشكل شائع لأحجام الأنابيب الأصغر ويفضل عندما يحتاج خط الأنابيب إلى تفكيكه بشكل متكرر. توفر الشفاه المفصل اللفة ميزة المحاذاة السهلة وغالبًا ما تستخدم في المواقف التي يلزم تفكيكها المتكررة. تتسارع الشفاه الملولبة للتثبيت ولكنها تقتصر على تطبيقات الضغط المنخفض بسبب احتمال حدوث أضرار وتسريبات في مؤشرات الترابط. تم تصميم الشفاه الفتحة خصيصًا لقياس التدفق وتستخدم بالتزامن مع لوحات الفتحة.
يعتمد اختيار نوع الحافة على عوامل مختلفة ، بما في ذلك التطبيق ومتطلبات الضغط ودرجة الحرارة وحجم الأنابيب والمواد. من الضروري النظر في هذه العوامل بعناية لضمان التشغيل الآمن والفعال لنظام خطوط الأنابيب. بالنسبة للتطبيقات ذات الضغط العالي ودرجات الحرارة العالية ، غالبًا ما تكون الشفاه في رقبة اللحام هو الخيار المفضل بسبب قوتها وسلامتها. بالنسبة للتطبيقات الأقل تطلبًا ، قد تكون الشفاه المفروضة خيارًا أكثر فعالية من حيث التكلفة. يتم استخدام الشفاه العمياء عند الحاجة إلى إغلاق دائم أو مؤقت ، في حين أن الشفاه لحام المقبس مناسبة للأحجام الأصغر والضغوط المنخفضة. توفر الشفاه المفصل اللفة مرونة في المحاذاة ، وتوفر الشفاه الملولبة اتصالًا سريعًا وسهلًا لأنظمة الضغط المنخفض. تستخدم الشفاه الفتحة خصيصًا لتطبيقات قياس التدفق.
يعد نوع المواجهة أمرًا ضروريًا لإنشاء ختم مناسب ومنع التسرب. أنواع المواجهة الأكثر شيوعًا هي:
الوجه المرتفع (RF): هذا هو نوع المواجهة الأكثر شيوعًا. إنه يحتوي على سطح مرفوع قليلاً يوفر مساحة ناعمة ومسطحة للحشية.
الوجه المسطح (FF): يحتوي هذا النوع من المواجهة على سطح مسطح ويستخدم عادة مع حشيات غير معدنية.
مفصل من النوع الدائري (RTJ): يحتوي هذا النوع من المواجهة على سطح مخادع يستوعب حشية حلقة معدنية. تُستخدم شفاه RTJ في تطبيقات الضغط العالي حيث يلزم وجود ختم عالي الاندماج.
اللسان والأخدود: شفة واحدة لها حلقة مرفوعة (لسان) تناسب الأخدود على شفة التزاوج. يساعد هذا التصميم على تحديد موقع الحشية ويوفر ختمًا جيدًا.
يعد اختيار نوع مواجهة الحافة أمرًا ضروريًا لتحقيق اتصال خالي من التسرب. تعتبر الشفاه الوجه المرتفعة (RF) الأكثر شيوعًا ومناسبة لمجموعة واسعة من التطبيقات. يساعد السطح المرتفع على تركيز حمل الترباس على منطقة أصغر ، مما يخلق ختمًا أكثر فعالية. عادةً ما تستخدم الشفاه المسطحة (FF) مع حشيات غير معدنية ، مثل الحشوات المطاطية أو المركبة. فهي ليست شائعة مثل الشفاه RF وتستخدم بشكل عام في تطبيقات الضغط المنخفض. تم تصميم الشفاه المشتركة من النوع الدائري (RTJ) لتطبيقات الضغط العالي ودرجات الحرارة العالية. تتناسب حشية الحلقة المعدنية مع السطح المخدود للشفة ، مما يخلق ختمًا موثوقًا للغاية. تعتبر الشفاه RTJ أغلى من الشفاه RF أو FF ولكنها ضرورية للتطبيقات الحرجة. تعتبر شفاه اللسان والأخدود أقل شيوعًا ولكنها توفر ختمًا جيدًا وغالبًا ما يتم استخدامه في التطبيقات التي تحتاج إلى تحديد موقعها بدقة.
يؤثر نوع الحافة المواجهة بشكل مباشر على اختيار الحشية. بالنسبة إلى الشفاه الوجه المرتفعة (RF) ، يمكن استخدام مجموعة متنوعة من مواد الحشية ، بما في ذلك حشوات الجرح المطاط والمركبة والروح الحلزونية. يعتمد التحديد على متطلبات التطبيق المحددة ، مثل درجة الحرارة والضغط والتوافق الكيميائي. عادةً ما تستخدم الشفاه المسطحة (FF) مع حشيات أكثر ليونة وغير معدنية. تتطلب الشفاه المفصل من النوع الدائري (RTJ) حشية حلقة معدنية ، والتي عادة ما تكون مصنوعة من مواد مثل الفولاذ المقاوم للصدأ أو السبائك. توفر حشية الحلقة المعدنية ختمًا عالي الدقة يمكنه تحمل الضغوط ودرجات الحرارة العالية. يمكن أن تستخدم الشفاه اللسان والأخدود مجموعة متنوعة من مواد الحشية ، ولكن يجب أن تكون الحشية هي الحجم الصحيح لتناسب الأخدود وتوفير ختم مناسب.
وتشمل هذه الأبعاد القطر الخارجي الحافة ، قطر دائرة الترباس ، قطر ثقب الترباس ، وعدد وحجم البراغي. يتم توحيد أبعاد الحافة لضمان التوافق وقابلية التبادل بين الشركات المصنعة المختلفة.
يتم استخدام عدة أبعاد رئيسية لتحديد شفة. القطر الخارجي الحافة هو القطر الخارجي الكلي للشفة. قطر دائرة الترباس هو قطر الدائرة التي تشكلها خط الوسط من ثقوب الترباس. قطر ثقب الترباس هو قطر الثقوب التي تمر بها البراغي. يعد عدد وحجم البراغي أيضًا أبعادًا مهمة ، لأنها تحدد قوة وسلامة الاتصال. هذه الأبعاد موحدة ويمكن العثور عليها في معايير الحافة ، مثل ASME B16.5 و ASME B16.47.
طاولات الأبعاد الحافة هي موارد أساسية للمهندسين والمصممين. توفر هذه الجداول أبعاد محددة لكل حجم حافة ونوع. وهي تتضمن عادة القطر الخارجي الشفة ، قطر دائرة الترباس ، قطر ثقب الترباس ، عدد البراغي ، وحجم الترباس. يضمن استخدام هذه الجداول تحديد الشفاه الصحيحة وتحديدها لتطبيق معين. على سبيل المثال ، يوفر ASME B16.5 أبعادًا للشفاه من 1/2 بوصة إلى 24 بوصة ، بينما يغطي ASME B16.47 أحجامًا أكبر تصل إلى 60 بوصة وما بعدها.
أبعاد شفة دقيقة أمر بالغ الأهمية لعدة أسباب. أولاً ، يضمنون أن تتناسب الشفاه معًا بشكل صحيح ، مما يخلق اتصالًا مناسبًا. إذا كانت الأبعاد غير صحيحة ، فقد لا تتماشى الشفاه بشكل صحيح ، مما يؤدي إلى صعوبات في التجميع والتسربات المحتملة. ثانياً ، تضمن الأبعاد الدقيقة أن الشفاه يمكن أن تستوعب حجم الأنبوب المحدد والجدول الزمني. يشير جدول الأنابيب إلى سمك جدار الأنابيب ، ومن المهم تحديد الشفاه المتوافقة مع جدول الأنابيب. ثالثًا ، الأبعاد الدقيقة ضرورية لتحقيق تصنيفات الضغط ودرجة الحرارة المطلوبة. تم تصميم الشفاه لتحمل ظروف تشغيل محددة ، واستخدام الشفاه ذات الأبعاد غير الصحيحة يمكن أن يضعف في سلامة خط الأنابيب.
يساعد نظام التصنيف هذا المهندسين على تحديد الحافة المناسبة لتطبيق معين ، وضمان السلامة والموثوقية. تعتمد أنظمة تصنيف الحافة الأكثر شيوعًا على فئات الضغط ، مثل الفئة 150 والفئة 300 والفئة 600 وما إلى ذلك.
يتم تعيين فصول ضغط الحافة من خلال رقم ، مثل الفئة 150 ، الفئة 300 ، الفئة 600 ، الفئة 900 ، الفئة 1500 ، والفئة 2500. هذه الأرقام تتوافق عمومًا مع قدرة الحافة على تحمل الضغط ، مع وجود أرقام أعلى تشير إلى قدرات ضغط أعلى. على سبيل المثال ، تم تصميم شفة الفئة 150 لتطبيقات الضغط المنخفض من شفة الفئة 600. من المهم أن نلاحظ أن فئة الضغط تعطي فقط مؤشرا عاما على تصنيف ضغط الحافة. يعتمد ضغط العمل الفعلي المسموح به (MAWP) أيضًا على درجة حرارة النظام.
درجة الحرارة عامل حاسم في اختيار الحافة. مع زيادة درجة حرارة النظام ، يتناقص الحد الأقصى لضغط العمل المسموح به (MAWP) للشفة. وذلك لأن المواد المستخدمة لتصنيع الشفاه ، عادةً درجات مختلفة من الصلب ، تفقد القوة في درجات حرارة مرتفعة. توفر معايير الحافة ، مثل ASME B16.5 ، تصنيفات درجة حرارة الضغط لمواد شفة مختلفة. تُظهر هذه الجداول الحد الأقصى للضغط الذي يمكن أن يتحمله الحافة في درجات حرارة مختلفة. من الضروري استشارة هذه الجداول عند اختيار الشفاه للتطبيقات ذات درجة الحرارة العالية.
بالإضافة إلى فئات الضغط القياسية ، هناك أيضًا شفات خدمة خاصة مصممة لتطبيقات محددة. وتشمل هذه:
الشفاه ذات الضغط العالي: تم تصميم هذه الشفاه للتطبيقات مع ضغوط تتجاوز قدرات الشفاه القياسية. يتم استخدامها عادة في خطوط أنابيب النفط والغاز وغيرها من الأنظمة الحرجة.
الشفاه ذات الضغط المنخفض: تم تصميم هذه الشفاه لتطبيقات الضغط المنخفض ، مثل أنظمة المياه والمياه العادمة. غالبًا ما تكون مصنوعة من مواد أقل تكلفة من الشفاه ذات الضغط العالي.
الشفاه عالية الحرارة: هذه الشفاه مصنوعة من مواد يمكنها تحمل درجات الحرارة القصوى ، مثل الفولاذ المقاوم للصدأ أو سبائك النيكل. يتم استخدامها في التطبيقات مثل محطات الطاقة والمصافي.
تحدد هذه المعايير الأبعاد والمواد وعمليات التصنيع ومتطلبات الاختبار ومتطلبات العلامات على الشفاه. تم تطوير معايير الحافة الأكثر استخدامًا من قبل منظمات مثل الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) والمنظمة الدولية للتوحيد (ISO).
يتم استخدام العديد من معايير الحافة الرئيسية على مستوى العالم. في الولايات المتحدة ، المعايير الأكثر شيوعًا هي:
ASME B16.5: يغطي هذا المعيار الشفاه الأنابيب والتجهيزات ذات الأحجام NPS 1/2 إلى NPS 24 ، مع فئات الضغط 150 و 300 و 400 و 600 و 900 و 1500 و 2500.
ASME B16.47: يغطي هذا المعيار الشفاه الفولاذية ذات القطر الكبير للأحجام NPS 26 إلى NPS 60 ، مع فصول الضغط 75 و 150 و 300 و 400 و 600 و 900. وتتكون من سلسلة من الفئة: السلسلة A (MSS SP-44) والسلسلة B (API 605).
ASME B16.48: يغطي هذا المعيار فراغات الخط (盲板) بأحجام NPS 1/2 إلى NPS 24 ، مع فئات الضغط 150 و 300 و 400 و 600 و 900 و 1500 و 2500.
عادة ما يتم تمييز الشفاه بمعلومات مهمة تساعد على تحديد الحافة ومواصفاته. تشمل العلامات عادة:
اسم الشركة المصنعة أو شعارها: يحدد هذا الشركة التي صنعت الحافة.
تعيين المواد: يشير هذا إلى المادة التي يتم صنع الحافة منها ، مثل A105 أو A182 F316 أو A350 LF2.
تصنيف الحافة: يشير هذا إلى فئة الضغط ودرجة حرارة الحافة ، مثل 150#أو 300#أو 600#.
حجم الحافة: يشير هذا إلى حجم الأنابيب الاسمية (NPs) من الحافة.
مواجهة الحافة: يشير هذا إلى نوع المواجهة ، مثل RF (الوجه المرتفع) ، FF (الوجه المسطح) ، أو RTJ (مفصل من النوع الدائري).
رقم الحرارة: هذا هو معرف فريد لحرارة المواد المستخدمة لتصنيع الحافة.
المعيار: يشير هذا إلى معيار الحافة الذي يتم تصنيع الحافة إليه ، مثل ASME B16.5.
معايير الحافة والعلامات أمر حاسم لعدة أسباب. أولاً ، يضمنون تصنيع الشفاه لمستويات جودة متسقة ، مما يضمن السلامة والموثوقية. ثانياً ، يتيحون إمكانية تبادل الشفاه من الشركات المصنعة المختلفة. هذا مهم لأغراض الصيانة والاستبدال ، لأنه يسمح باستخدام الشفاه من مصادر مختلفة دون الحاجة إلى تصنيع مخصص. ثالثًا ، توفر العلامات معلومات أساسية حول الحافة ، ومساعدة المهندسين والمثبتات على تحديد وتثبيت الحافة الصحيحة لتطبيق معين. أخيرًا ، تسهل المعايير والعلامات التتبع ، وهو أمر مهم لمراقبة الجودة والمساءلة.
الشفاه هي مكونات لا غنى عنها في أنظمة خطوط الأنابيب ، مما يوفر اتصالات موثوقة وقابلة للإزالة للأنابيب والصمامات والمضخات وغيرها من المعدات. إن فهم أساسيات الشفاه ، بما في ذلك وظائفها وتصميماتها واعتبارات أخرى ، أمر ضروري لأي شخص يشارك في تصميم هذه الأنظمة أو بناءها أو صيانتها. استكشف هذا الدليل الشامل الأنواع المختلفة من الشفاه ، وخصائصها ، وأنواع المواجهة ، والأبعاد ، والتصنيفات ، والمعايير. من خلال التعرف على هذه الجوانب ، يمكنك اتخاذ قرارات مستنيرة عند اختيار وتحديد الشفاه لمشاريعك ، وضمان السلامة والكفاءة وطول العمر لأنظمة خطوط الأنابيب الخاصة بك. مع استمرار التكنولوجيا والمواد في التقدم ، سيتطور عالم الشفاه بلا شك ، مما يوفر فرصًا وتحديات جديدة. سيكون البقاء على اطلاع بأحدث التطورات في تصميم الحافة والتصنيع أمرًا بالغ الأهمية للمهندسين والمهنيين في صناعة خطوط الأنابيب. تذكر أن السلامة والموثوقية يجب أن تكون دائمًا هي الأولويات العليا عند العمل مع الشفاه وأنظمة خطوط الأنابيب. من خلال فهم قوي لأساسيات الحافة ، يمكنك المساهمة في التشغيل الناجح والآمن لمكونات البنية التحتية الحرجة هذه.
